IMPRESIÓN en AutoCAD

IMPRESIÓN de planos en AutoCAD a escala en el MODEL & LAYOUT

IMPRESIÓN en MODEL

PASO 1

• Comando: PLOT + enter

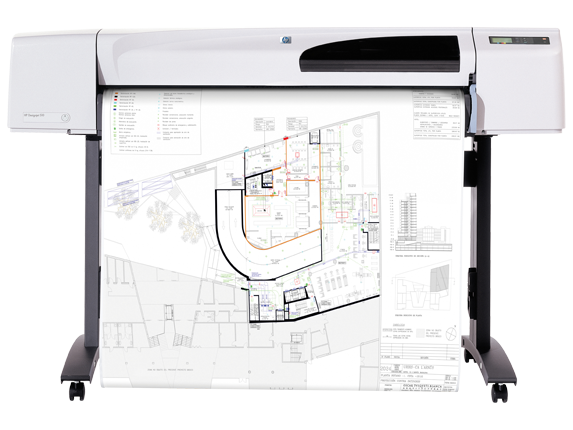

• Selcción de impresora ( Printer / Plotter ) + Seleción del Tamaño de papel ( Paper size ) .

Impresión a ESCALA configurada con el comando MVSETUP

Ejemplo ESC 1 : 200

• Opción PLOT SACALE

• Desactivar Fit to paper

• Scale ( custom )

• 1000mm ( Factor para todas las escalas )

• 200 unit ( Fcator de ejmplo para la esc 1 : 200 )

PASO 3 Configuraciones generales BÁSICAS

• Impresión en NEGRO ( configurar la opción monocrome.ctb en Plot style table )

• Impresión en COLOR ( configurar la opción acad.ctb en Plot style table )

• Orientación Portait ( Vertical ) o Landscape ( Horizontal )

• Calidad de impresión ( Quality )

PASO 4 Plot Área ( Área de impresión )

• Elige la opción Windows en what to plot

• Seleciona el PAPER SPACE en el model por medio de una ventana ( click en la esquina superior izquierda y click en la esquina inferior derecha )

Enviar a Impresión

Click en vista preliminar ( Preview ) + click derecho + PLOT
